WZM400+WTS40
Sistema de soldadura orbital: desarrollado para soldadura automática de tubos y láminas de tubos en todas las posiciones. En comparación con la soldadura manual, es más eficiente, más confiable, más conveniente y más hermoso.

Cuota:

Consulta
Características
Especificación
Solicitud
Accesorios
Descargar


Características y beneficios (fuente de energía WZM400):

  • Control fino del proceso de soldadura: sistema digital automático programable

  • Control perfecto del proceso de soldadura: ajuste fino en tiempo real de los parámetros de soldadura a través de la caja de control remoto

  • Fácil de mover: diseño altamente integrado y estructura compacta

  • Múltiples controles: CC o salida de corriente pulsada, control de rotación, control de alimentación de alambre, control de gas de protección, control de longitud de arco y control de oscilación horizontal.

  • Seguro y confiable: múltiples protecciones contra la escasez de agua y el sobrecalentamiento; parada de emergencia y otras funciones de protección


Características y beneficios (WTS40):

  • No se requieren habilidades de soldador: tamaño pequeño, peso ligero y operación simple

  • Seguro y fiable: posicionamiento flexible y preciso

  • Alta calidad de soldadura: la soldadura de tipo cerrado

  • Libre de problemas entrelazados: dispositivo de rotación infinita para revestimiento, manguera de agua, cable de alimentación y manguera de gas

  • Refrigeración por agua y ciclo de trabajo alto



WZM400
Tensión/frecuencia de entrada nominal (V/Hz) Trifásico, CA 380 V ± 10 %, 50/60 Hz
Capacidad de entrada nominal (KVA) 13.5
corriente de soldadura 5~400A
Ciclo de trabajo (20 ℃) 400A 60% /315A 100%
Programas guardables 60
Secciones dieciséis
Mostrar Pantalla digital táctil de 10 pulgadas.
Función principal Salida de corriente CC o pulso/control de rotación/control de alimentación de alambre/control de gas de protección/control automático de la longitud del arco/control de oscilación horizontal, etc.
Clase de protección/aislamiento IP21S/H
Peso (sin refrigerante)
 99 kg/218,2 libras
Dimensión (mm) 1100*600*1250



WTS40
Material soldable Acero al carbono, acero inoxidable, aleación de titanio, etc.
Forma de conexión de la placa del tubo principal Tubos de descarga
Diámetro del tubo (mm) Φ16~Φ38
Diámetro del electrodo de tungsteno 2.4
Velocidad de rotación de la antorcha (rpm) 0,5 ~ 1,0
Ángulo del electrodo de tungsteno (mm) 7° Rango:Φ16~Φ28
0° Rango:Φ25~Φ38
Gas de protección Argón
Enfriamiento Enfriado hidráulicamente
Flujo de agua de refrigeración (ml/min) ≥600
Peso (kg/libra) 3/6,6
Dimensión (mm) 317*86*148
Corriente de soldadura nominal 100A, ciclo de trabajo nominal: 70%

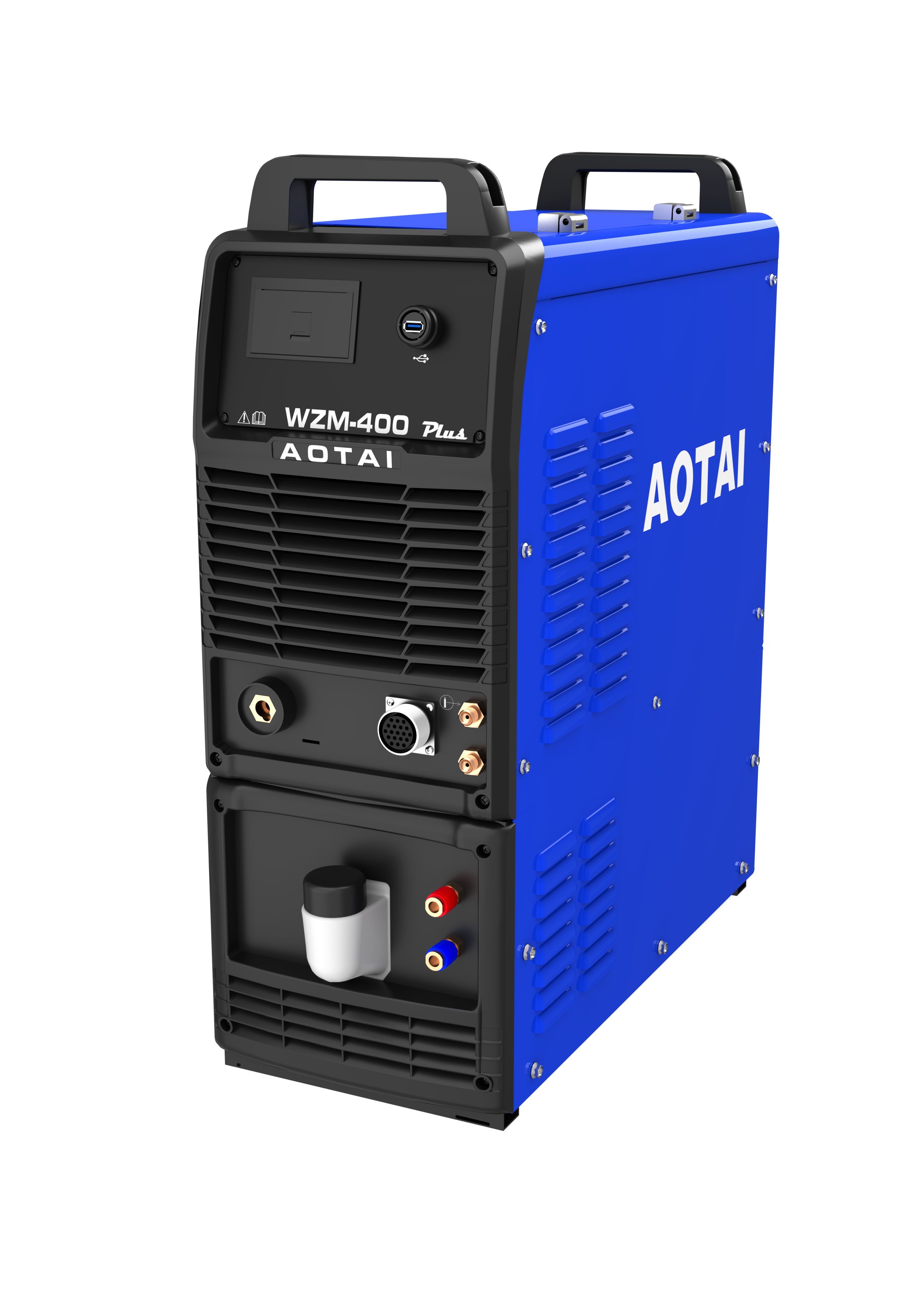

Fuente de alimentación WZM-400





Interfaz de inicio de sesión de gestión de usuarios

·El usuario debe ingresar la contraseña, modificar el estándar de soldadura, es seguro de usar

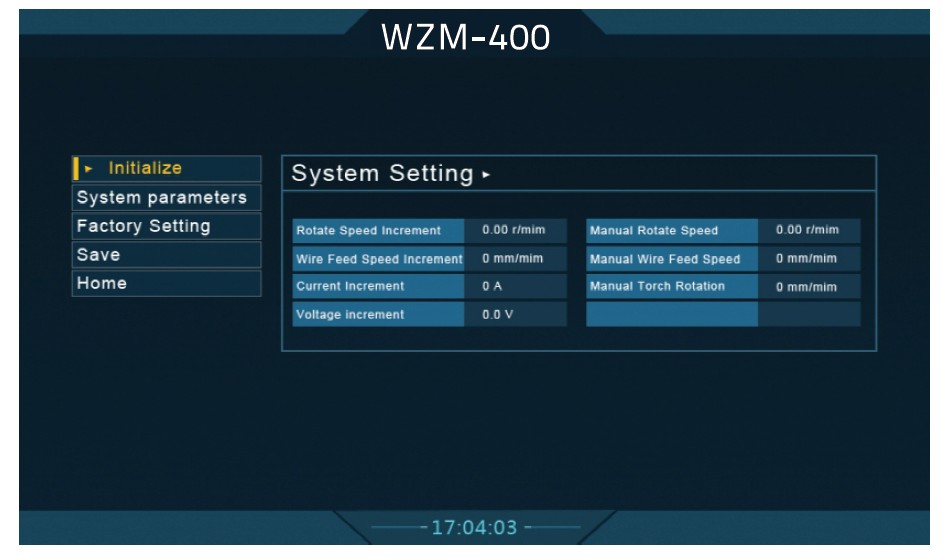

Interfaz de configuración del sistema

·Aumento de velocidad de rotación

·Velocidad de rotación manual

·Velocidad de alimentación de alambre

·Velocidad de alimentación de alambre en pulgadas

·Incremento actual

·Aumento de voltaje

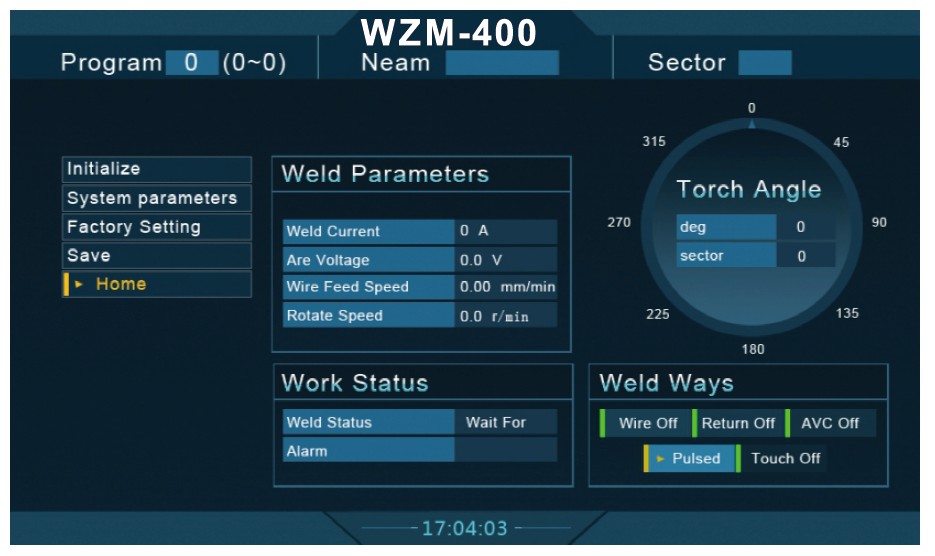

Interfaz de monitoreo de soldadura

·Monitorizar en tiempo real todo el proceso de soldadura.

·Compruebe en tiempo real los parámetros de soldadura relativos, el estado de funcionamiento, la posición actual, la forma de soldadura, etc.

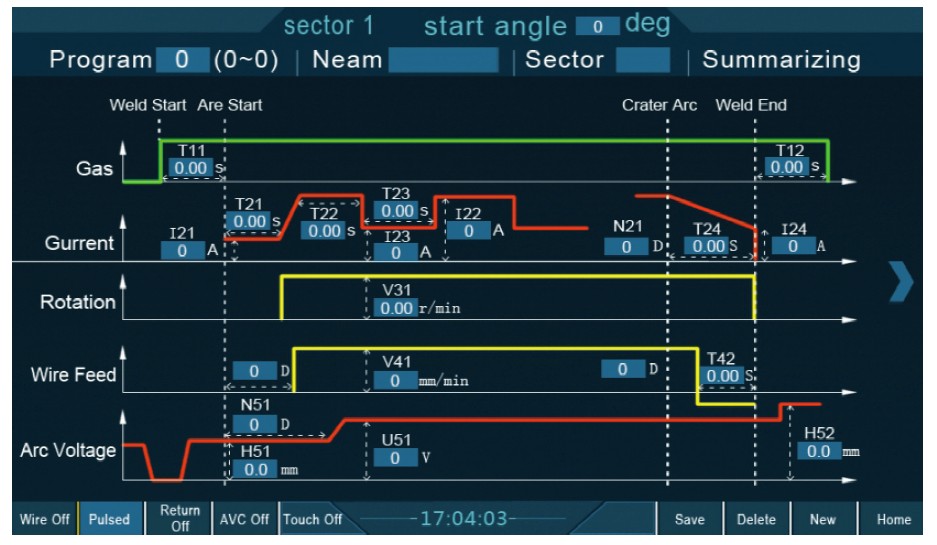

Interfaz de parámetros de soldadura ajustables

·Tiempo previo al gas

·Tiempo post gas

·Corriente pico

·Corriente base

·Hora pico actual

·Velocidad de alimentación de alambre

·Longitud de arco
